подскажите по высоте трубы для твёрдотопливного котла.

подскажите по высоте трубы для твёрдотопливного котла.

условия :

1. мощность-30 кВт или 25 795 ккал\час

(1.163 кВт = 1000 ккал\час.)

2.минимальная тяга трубы-0.18 мбар.

3.диаметр дымового патрубка-156 мм.наружный.

-150 мм.внутренний.

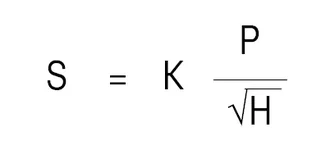

считал по этой формуле. получил 40 метрофф





по этому рисунку всё ясно ...

надо рассчитать нужную высоту в чистом поле .

где на 1000500 километров нет даже возвышенности ...


S сечение дымохода в см2

K коэффициент уменьшения:
– 0,045 дерево
– 0,030 уголь
P мощность котла в ккал/час (1,163 кВт = 1000 ккал/час)
H высота дымохода в метрах (измерение
должно проводиться от линии пламени
до верхней внешней точки трубы).При
выборе размеров трубы необходимо
учитывать фактическую высоту
дымохода (измеренную в метрах от
пламени до верхней внешней точки
трубы)
уменьшенную на:
– 0,50 м при каждом изменении
направления трубы соединения
котла с дымовой трубой,
– 1,00 м на каждый метр
горизонтального положения трубы
соединения.

что кто миркует по поводу

этого.

Переглянути вкладення дрова.doc

можно ниче не миркувать минимум 5 метров. если меньше 5 но не меньше 3 - ставите флюгалку (у4силитель тяги) и бкдет счастье.
